07｜六行代码进入保护模式
闪客
你好，我是闪客。
这一讲我们要探讨的问题是，操作系统如何使 CPU 进入保护模式。保护模式虽然较为复杂，但仅仅是把模式切换过来只需要六行代码。

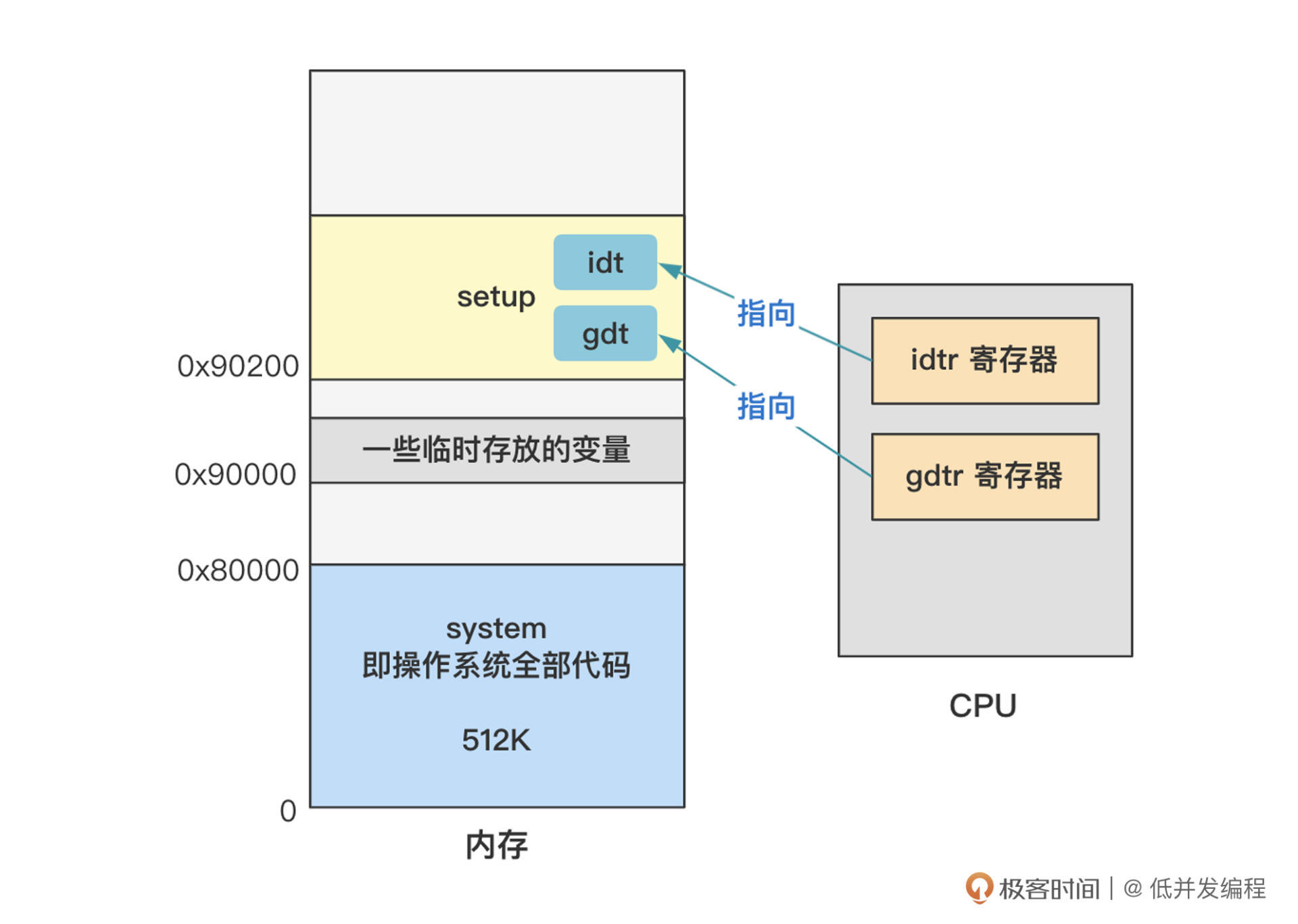

上一讲的最后，我们的内存布局变成了后面这样：
这仅仅是进入保护模式前准备工作的其中一个，我们接着往下看。
打开 A20 地址线
下面的代码仍然是 setup.s 中的。
这段代码的意思是打开 A20 地址线。到底什么是 A20 地址线呢？
简单来说，这一步就是为了突破地址信号线 20 位的宽度，变成 32 位可用。这是由于 8086 CPU 只有 20 位的地址线，所以如果程序给出 21 位的内存地址数据，那多出的一位就被忽略了。
我举个例子，你更容易理解。比如如果经过计算得出一个内存地址为：
1 0000 00000000 00000000
那实际上内存地址相当于 0，因为高位的那个 1 被忽略了，溢出了地址线。
当 CPU 到了 32 位时代之后，由于要考虑兼容性，还必须保持一个只能用 20 位地址线的模式，所以如果你不手动开启的话，即使地址线已经有 32 位了，仍然会限制只能使用其中的 20 位。
简单么？我们继续往下看。接下来这段代码，我建议你完全不用看，毕竟 Linus 自己都注释说过“这是一段不得不做，又一点意思也没有的代码”。
